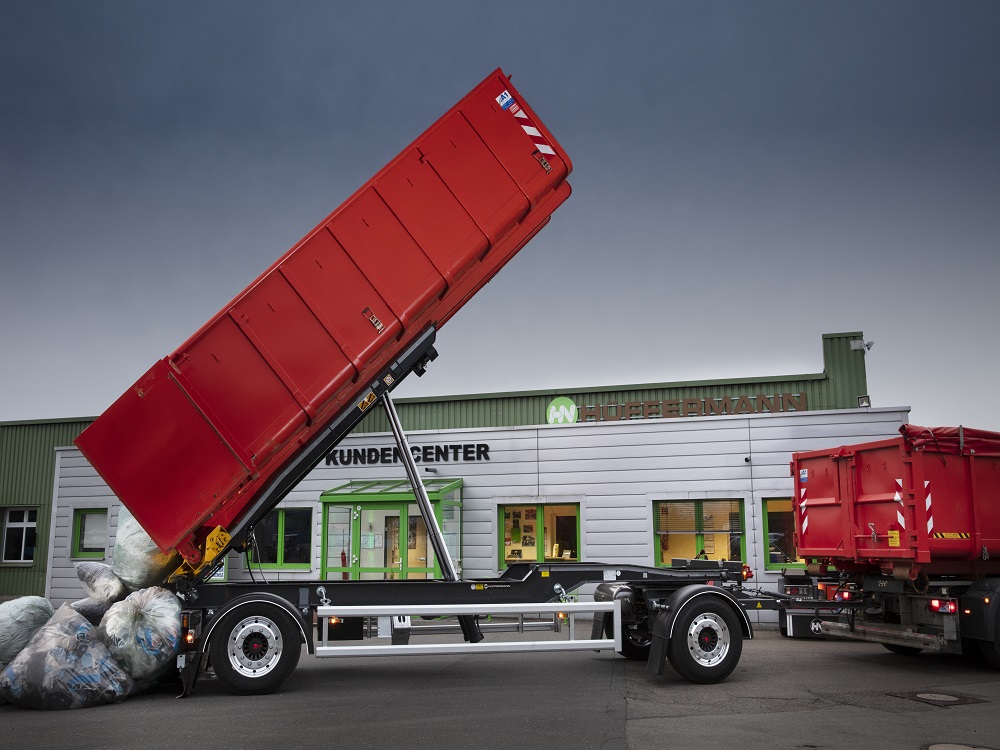

Odľahčený Carrier s lyžinami vyklápací

Výhody a možnosti produktu
  • Robustný príves s optimalizovaným užitočným zaťažením na prepravu odvaľovacích kontajnerov podľa DIN 30722
  • „Made in Germany“
  • Hladká preprava kontajnerov vďaka prevedeniu s priebežnými pozdĺžnymi nosníkmi
  • Možnosť čelného nakladania cez osvedčené zariadenie na spúšťanie ťažnej vidlice
  • Na použitie kontajnerov s poškodenými kladkami a kontajnerov rôznej dĺžky
  • Zaistenie nákladu pomocou nehlučných pneumatických zámkov kontajnerov v 4 bodoch
  • Imobilizér blokuje brzdu pri otvorenom zámku kontajnera
  • Individuálna konfigurácia prípojného vozidla
  • DOPLNKOVÉ VYBAVENIE: Hüffermann elegance edition
Detaily vozidla
TYPOVÉ OZNAČENIE
Odľahčený Carrier s lyžinami vyklápací

Dvojmontáž pneumatík HSA 2

Jednoduchá montáž pneumatík HSA 2
HMOTNOSTI
Celková hmotnosť (techn./príp.): 18 t – 20 t, podľa národných schvaľovacích podmienok

Väčšia alebo menšia hmotnosť podľa výbavy.

ROZMERY
Dĺžka odvaľovacích kontajnerov 6500 mm – 7000 mm, svetlá

Celková dĺžka v závislosti od typového prevedenia a výberu ťažnej vidlice
RÁM
hrúbky materiálu zaisťuje hladkú prepravu kontajnerov. Materiál pozdĺžnych nosníkov je vysokopevnostná oceľ triedy akosti S700. To spoločne s postrannými vodiacimi kladkami zabraňuje zaseknutiu lyžín.

Sklápacie zariadenia
Vzadu namontované špeciálne skonštruované naklápacie ložisko spája podvozok so sklápacím rámom. Kvalitný viacstupňový zdvojený hydraulický valec s kardanovým závesom sklápa pri prevádzkovom tlaku 280 bar bez problémov aj preťažené kontajnery. Hydraulika je v sériovom prevedení ako jednookruhová sklápacia hydraulika. Alternatívne máme v programe dvojokruhovú hydrauliku s tlakovým a spätným potrubím.
ZAISTENIE NÁKLADU

Kontajner je zaistený pred kladkou kontajnera pneumaticky ovládanou pákou v smere jazdy. Dva páry zaisťovacích prvkov zaisťujú odvaľovací kontajner na sklápacom ráme. Pôsobením excentra sa ľahko upnú aj mierne ohnuté nosníky kontajnera upínacou silou cca 2500 kg pri každom prvku. Ovládanie sa vykonáva vzduchovými ventilmi na ľavej strane prívesu.



Voliteľné: rezervné koleso, hliníkové ráfiky 19,5 / 22,5, systémy sledovania a kontroly tlaku v pneumatikách, funkcia manuálneho zdvíhania/spúšťania


PODVOZOK

Používame výhradne nápravy renomovaných výrobcov. Pneumaticky odpružené podvozky s kotúčovými brzdami alebo bubnovými brzdami vrátane automatickej funkcie spúšťania

Pneumatiky

8x 235/75R 17,5 (nápravy 10 t)

8x 265/70R 19,5 (nápravy 10 t)

4x 385/55R 22,5 (nápravy 9 t)

Ďalšie veľkosti pneumatík na vyžiadanie.



Doplnkové vybavenie: Rezervné koleso, hliníkové disky 19,5/22,5, systémy monitorovania a regulácie tlaku v pneumatikách, funkcia manuálneho zdvíhania/spúšťania

ŤAŽNÉ ZARIADENIE

Točňa s utesneným guličkovým vencom riadenia a ťažnou vidlicou v tvare V s ťažným okom 40 mm. Doplnkové vybavenie: Ťažná vidlica so stredným tiahlom alebo dĺžkovo nastaviteľná ťažná vidlica, rôzne prevedenie ťažného oka. Zariadenie na spúšťanie ťažnej vidlice s ovládaním vzduchových mechov pomocou pneumatického ventilu umiestneného mimo nebezpečnej oblasti. Vyskúšané usporiadanie pák plus veľkoryso dimenzovaný zdvíhací mech na zdvíhanie a spúšťanie ťažnej vidlice pri nízkom zásobnom tlaku. Spúšťanie (ťažné vidlice) bez kontaktu so zemou.

BRZDOVÝ SYSTÉM
-  Brzdový systém WABCO s ABS a EBS
-  Voliteľne brzdový systém Knorr s ABS a RSP

Doplnkové vybavenie:

-  Indikácia opotrebenia brzdového obloženia
-  Monitorovanie zadného priestoru (Wabco)
ELEKTRICKÁ VÝBAVA
Modulové osvetľovacie zariadenie Hella s funkčnými svetlami čiastočne s technológiou LED vrátane LED parkovacieho svetla, LED obrysových svetiel vzadu a LED bočných obrysových svetiel, v blikajúcom prevedení.

Doplnkové vybavenie:

-  LED pracovné svetlomety
-  2 prídavné LED spätné svetlomety na zadnej časti
-  Tri kruhové LED spätné svetlá, namiesto modulových svetiel
-  Prídavné brzdové svetlo na stredovom plechu
-  Rôzne výstražné a okolité svetlá
-  Nezávislý systém parkovacích svetiel „PS-Fix“
LAKOVANIE
Lakovanie jedným odtieňom RAL podľa priania zákazníka (s výnimkou metalických odtieňov), lyžiny a prvky zaistenia nákladu sériovo v signálnej žltej RAL 1003.

Automatické tryskanie:
Podvozky prípojného vozidla sa pred lakovaním tryskajú v tryskacom automate, špeciálne vyvinutom pre naše typy prípojných vozidiel, ktorý má 12 rovnomerne silných, automatizovaných a kruhovo usporiadaných tryskacích turbínových kolies. Špeciálny tryskací prostriedok Hüffermann vytvára homogénny tryskací obrazec. V rámci kontrolného procesu sa vykonáva dokončenie ručným tryskaním v závislosti na konštrukcii šasi.

Základný náter: Nanášanie základného náteru na báze epoxidovej živice bez elektrostatiky. Rovnako pre dlhoročnú a odolnú ochranu proti korózii.

Krycí lak: Krycí lak 2K s vysokým podielom pevných častíc sa nanáša elektrostaticky v individuálne požadovanom farebnom odtieni (RAL), takže lak zakryje aj tie najmenšie medzery. Zostáva tak zachovaná ochrana a vzhľad po mnoho rokov.

Konzervácia: Po montáži a definitívnom schválení vozidla kontrolou kvality je vozidlo konzervované v miestach prekrývania a prechodu materiálov. Konzervácia sa vykonáva penetračným voskom Dinitrol.

Štandardné prevedenie bez lakovania bočného ochranného zariadenia, disky strieborné. Nápravy čierno lakované metódou KTL. Časti nadstavby pozinkované.

Doplnkové vybavenie: Žiarové zinkovanie s použitím elektrického oblúka
Zinkový drôt je tavený elektrickým oblúkom, rozprašovaný stlačeným vzduchom a nanášaný na čerstvo otryskaný povrch šasi (bez častí nadstavby). Spolu s následným lakovaním je tak dosiahnutá ochrana proti korózii, ktorá má podobné vlastnosti ako žiarové zinkovanie ponorom. Ďalšou výhodou je malý vnos tepla, takže sa nemení štruktúra vysokopevnostných ocelí a veľké plochy nemajú tendenciu k deformáciám.
Žiarové zinkovanie s použitím elektrického oblúka poskytuje značnú výhodu z hľadiska doby ochrany, tvrdosti, priľnavosti, odolnosti proti oderu, odolnosti proti úderom kameňov a ochrany hrán.
PRÍSLUŠENSTVO
Značenie na zadku

-  Tabuľa ECE

Doplnkové vybavenie: tabuľa na prepravu odpadu alebo ADR

-  podkladacie kliny (2)

Voliteľné úložné priestory:

-  štandardná úložná schránka 600 x 500 x 500 mm
-  nerezová úložná schránka
-  úložný priestor pre siete v rôznych veľkostiach
-  úložné schránky na palety
ČASTI NADSTAVBY
Ochrana proti podbehnutiu, žiarovo zinkovaná, so zvislou gumovou zarážkou

Bočné ochranné zariadenie tvorené dvoma horizontálnymi profilmi z eloxovaného hliníka s pevne namontovanými upevňovacími držiakmi
Voliteľne hore výklopné pomocou plynových pružín alebo ako uzavretá konštrukcia

Plastové blatníky pre jednotlivé kolesá s lapačom nečistôt

Doplnkové vybavenie:
1 držiak rezervného kolesa
Gumový lapač nečistôt Hüffermann
